详解铝基板的原理和结构

浏览: 发表时间:2021-09-17 16:14:28

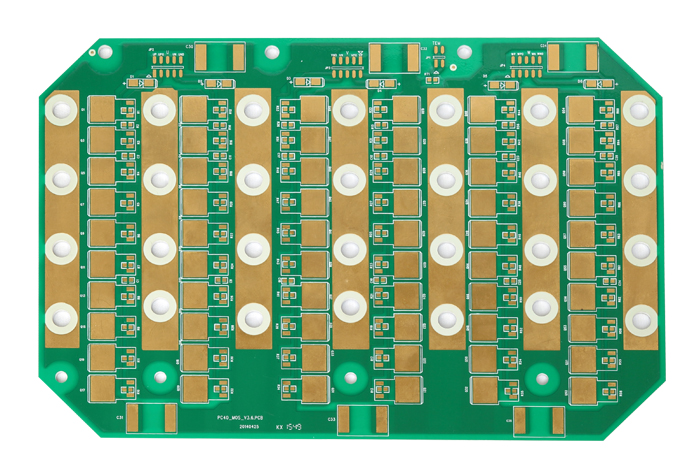

铝基板是一种具有良好散热功能的金属基覆铜板,一般单面板由三层结构所组成,分别是电路层(铜箔)、绝缘层和金属基层。用于高端使用的也有设计为双面板,结构为电路层、绝缘层、铝基、绝缘层、电路层。极少数应用为多层板,可以由普通的多层板与绝缘层、铝基贴合而成。常见于LED照明产品。有正反两面,白色的一面是焊接LED引脚的,另一面呈现铝本色,一般会涂抹导热凝浆后与导热部分接触。目前还有陶瓷基板等等。

铝基板工作原理

功率器件表面贴装在电路层,器件运行时所产生的热量通过绝缘层快速传导到金属基层,然后由金属基层将热量传递出去,从而实现对器件的散热

与传统的FR-4比,铝基板能够将热阻降至***,使铝基板具有极好的热传导性能;与厚膜陶瓷电路相比,它的机械性能又极为优良。

铝基板结构组成

1、线路层

线路层(一般采用电解铜箔)经过蚀刻形成印制电路,用于实现器件的装配和连接。与传统的FR-4 相比,采用相同的厚度,相同的线宽,铝基板能够承载更高的电流。

2、绝缘层

绝缘层是铝基板***核心的技术,主要起到粘接,绝缘和导热的功能。铝基板绝缘层是功率模块结构中***的导热屏障。绝缘层热传导性能越好,越有利于器件运行时所产生热量的扩散,也就越有利于降低器件的运行温度,从而达到提高模块的功率负荷,减小体积,延长寿命,提高功率输出等目的。

3、金属基层

绝缘金属基板采用何种金属,需要取决于金属基板的热膨胀系数,热传导能力,强度,硬度,重量,表面状态和成本等条件的综合考虑。

一般情况下,从成本和技术性能等条件来考虑,铝板是比较理想的选择。可供选择的铝板有6061,5052,1060 等。如果有更高的热传导性能、机械性能、电性能和其它特殊性能的要求,铜板、不锈钢板、铁板和硅钢板等亦可采用。
